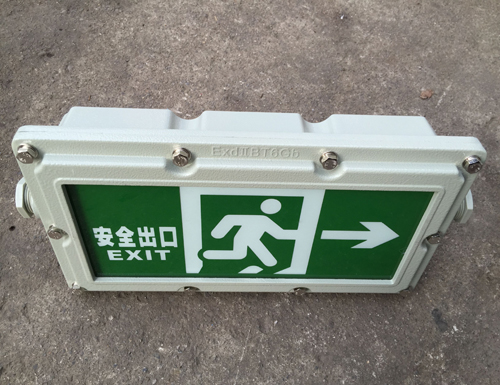

防爆型消防疏散指示灯，采用铸铝材质灯体，钢化玻璃显示镜面，IP65******防护等级，隔爆结构，广泛应用于石油化工，加油站，冶炼厂，煤矿开采，等******防护等级较高的场所安装使用。

一、技术参数

防爆型疏散指示灯

二、使用要求

1、海拔高度不超过2000米；

2、使用环境周围空气湿度小于80%（在相当于使用环境温度25℃时）；

3、以使用周围环境温度-20至40℃为宜；

三、功能简介

1、防爆型消防******出口指示灯，属隔爆型产品，除适应基本型工作环境外，同时具备隔爆性能；

2、采用创新的LED导光技术，亮度更高，发光更均匀；

3、采用SMT/AI工艺保障系统，IC稳压控制系统，及PWM恒光技术；

4、******智能变压及欠压自动保护功能；

3、本产品符合：GB3836.1-2010爆炸性环境第1部分：设备 通用要求，GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备。产品的防爆标志为：Exd IIBT6 Gb。

3、防爆灯由外壳、钢化玻璃罩、底座等组成，防爆应急指示灯的外壳为铸铝合金材料，玻璃罩由钢化玻璃制成。

4、防爆灯具的出线嘴的螺纹为 G3/4”；

5、灯具配密封圈，配用电缆直径***小为Φ9mm，******为Φ14mm；

6、灯具在使用时必须接好电源线与内外接地线，接触要良好；

7、按厂家所要求的安装型式安装好安装附件；

四、安装方法

【注】此款灯具的安装方式为吸顶式或壁装式；

1、安装步骤：

（1）接线方法：

     打开面盖→取下电缆引入装置，将动力电缆穿入引入装置，并将电缆端部引入接线柱→将电缆的芯线接到相应的端子上，接线应牢固可靠且不得有裸露；

（2）电缆的接地芯线须接到接地螺钉上→适当向外拉电缆，不要留太多的电缆在接线盒里面，电缆应成束捆扎，不得与运动零件接触；

（3）将电缆的引入装置推入其所在的螺孔内，旋紧螺母压缩橡胶密封圈，使其达到与电缆外部紧密结合，从而保证电缆不松动和控制腔的密封。如不能密封应使用密封胶或橡胶封泥；

（4）确认正确无误后结束接线，拧紧接地螺钉进行下一步工作；

（5）各芯线接到端子板上，接线头的裸露部分必须套上塑料护罩，并向同一方向弯起；

（6）引入电缆外表面应光滑平整，其外径应于密封圈内径相同；

（7）电缆安装时打开接线盒盖时其隔爆面不得有磕、碰及划伤的现象；

（8）如果采用铠装电缆，则铅皮与铠甲应于底座上的外接地螺钉连接；

（9）无论是户外型或隔爆型，外接地均应牢固、可靠；

（10）产品在调试安装时应首先检查电源相序，接线必须正确；

2、安装方法：

（1）防爆应急指示灯在调试后，必须将面盖上所有螺钉紧固，且不得有损坏其密封结构，确保密封可靠；

（2）不得随意拆卸，调整产品中与调整无关的部件；

（3）在使用次数极少的情况下，若工作允许应定期进行通电运行；

（4）使用中应定期检查个紧固件是否松动，密封性是否良好；

（5）不得有划伤产品铭牌；

（6）应可靠连接接地螺钉；

五、使用与维护

1、防爆灯不得随意拆卸；本灯具采用超高亮LED作为光源，一般不易损坏，其寿命超过灯具的使用寿命；

2、安装接线时应注意：电缆进线口处要用橡胶密封圈封好，个紧固螺栓要拧紧，以免粉尘进入影响灯具的正常使用，灯具正常使用时无须特殊维护；

3、安装时将面盖和引入装置打开，把电缆依次穿过引入装置的压紧螺母、垫圈和密封圈接至灯具内，把导线接至接线端子的相应位置上，接好接地线，合上盖，将盖用螺栓紧固即可，紧固压紧螺母使电缆密封，不引入电缆的引入装置用堵棒代替电缆，并紧固好压紧螺母；

4、灯具不得随意拆卸，维修时先断开电源，才能开盖维修，维修时不得损坏隔爆接合面，维修后隔爆接合面清理后涂204-1防锈油，将盖合好后，各部分螺栓（钉）紧固后才能使用；

5、灯具应定期检查，发现电缆引入装置的密封圈老化变质及其他零件损坏时应及时更换；
